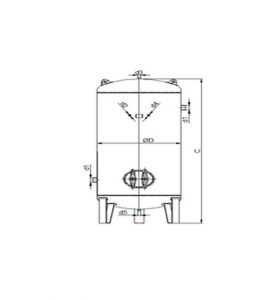

HAVA TANKLARI ÖLÇÜ TABLOSU
| Kapasite | Tasarım Basınçları (BAR) | Ø D(mm) | C (mm) | Temizleme Kapağı |
|---|---|---|---|---|
| 40 LT | 11 – 16,5 – 40 | 323 | 750 | – |
| 50 LT | 11 – 16,5 – 40 | 323 | 850 | – |
| 100 LT | 11 – 16,5 – 40 | 323 | 1450 | – |
| 200 LT | 11 – 16,5 – 40 | 500 | 1450 | – |
| 300 LT | 11 – 16,5 – 40 | 500 | 1800 | – |
| 500 LT | 11 – 16,5 – 40 | 600 | 2000 | – |
| 1000 LT | 11 – 16,5 – 40 | 850 | 2150 | 160 x 110 |
| 1500 LT | 11 – 16,5 – 40 | 1000 | 2300 | 160 x 110 (2x) |
| 2000 LT | 11 – 16,5 – 40 | 1150 | 2350 | 160 x 110 (2x) |
| 3000 LT | 11 – 16,5 – 40 | 1400 | 2450 | 320 x 420 |
| 4000 LT | 11 – 16,5 – 40 | 1400 | 3250 | 320 x 420 |
| 5000 LT | 11 – 16,5 – 40 | 1600 | 3100 | 320 x 420 |
| 6000 LT | 11 – 16,5 – 40 | 1600 | 3600 | 320 x 420 |
| 8000 LT | 11 – 16,5 – 40 | 1600 | 4600 | 320 x 420 |
| 10000 LT | 11 – 16,5 – 40 | 1900 | 4300 | 320 x 420 |
Farklı Kapasiteler için Bizimle İletişime Geçiniz
| Kapasite | d1 | d2 | d3 | d4 | d5 |
|---|---|---|---|---|---|
| 40 LT | 1″ | 1/2″ | 2″ | 1/2″ | 2″ |
| 50 LT | 1″ | 1/2″ | 2″ | 1/2″ | 2″ |
| 100 LT | 1″ | 1/2″ | 2″ | 1/2″ | 2″ |
| 200 LT | 1″ | 1/2″ | 2″ | 1/2″ | 2″ |
| 300 LT | 1″ | 1/2″ | 2″ | 1/2″ | 2″ |
| 500 LT | 1″1/4 | 1/2″ | 2″ | 1/2″ | 2″ |
| 1000 LT | 1″1/2 | 1/2″ | 2″ | 1/2″ | 3/4″ |
| 1500 LT | 2″ | 1/2″ | 2″ | 1/2″ | 3/4″ |
| 2000 LT | 2″ | 1/2″ | 2″ | 1/2″ | 3/4″ |
| 3000 LT | 2″ | 1/2″ | 2″ | 1/2″ | 3/4″ |
| 4000 LT | DN 80 | 1/2″ | 1″1/2 | 1″ | 1″ |
| 5000 LT | DN 80 | 1/2″ | 1″1/2 | 1″ | 1″ |
| 6000 LT | DN 80 | 1/2″ | 2″ | 1″ | 1″ |
| 8000 LT | DN 100 | 1/2″ | 2″ | 1″ | 1″ |
| 10000 LT | DN 100 | 1/2″ | 2″ | 1″ | 1″ |
