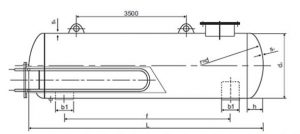

TEKNİK ÖLÇÜLER
| HACİM (m) | 1 | 3 | 5 | 7 | 10 | 13 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Dış Çap (D1) | 1000 | 1250 | 1600 | 2000 | 2500 | 2900 | |||||||||
| Tam Boy (L) | 1510 | 2740 | 2820 | 3740 | 5350 | 6960 | 8570 | 6960 | 8540 | 10120 | 8800 | 10800 | 12800 | 12750 | 15950 |
| Bombe Yüksekliği(h) | 180 | 220 | 260 | 320 | 400 | 450 | |||||||||
| Sac Kalınlığı(s1)mm | 5 | 6 | 7 | 9 | |||||||||||
| Dom İç Çapı | 500 | 600 | |||||||||||||
| Taşıyıcı Kulak Adedi | – | 1 | 2 | ||||||||||||
| Takviye Çember Adedi | – | 1 | 2 | ||||||||||||
| b1 | 350 | 525 | 600 | 950 | 1350 | ||||||||||
| f | – | – | 1170 | 2270 | 4290 | 5625 | 7135 | 5395 | 7005 | 8615 | 6760 | 8820 | 10880 | 10295 | 13360 |
| Ağırlık (Isıtıcısız) | 263 | 525 | 740 | 930 | 1250 | 1550 | 1850 | 2400 | 2850 | 3400 | 4400 | 5300 | 6300 | 9500 | 11500 |
| Ağırlık (Isıtıcılı) | 313 | 575 | 790 | 980 | 1300 | 1600 | 1900 | 2450 | 2900 | 3450 | 4450 | 5350 | 6350 | 9550 | 11600 |
| Toplam Dış Yüzey (m2) | 6 | 12,7 | 16 | 22,8 | 30,5 | 38,5 | 45,7 | 49 | 60 | 68,5 | 77,8 | 93,9 | 108 | 124,3 | 153,4 |
